대규모 시스템 설계 기초 - 15장

15장. Google Drive 설계



1단계: 문제 이해 및 설계 범위 확장

면접관과 대화를 통해 도출한 요구사항:

• 파일 업로드/다운로드 기능
• 파일 동기화 기능
• 알림 기능
• 모바일 앱과 웹 앱 모두 지원
• 파일 암호화 필수
• 파일 크기 제한: 10GB 이하
• DAU: 1천만 명



이 장에서 설계할 시스템의 기능:

• 파일 추가
• 파일 다운로드
• 여러 단말 간 파일 동기화
• 파일 갱신 이력 조
• 파일 공유
• 파일 편집, 삭제, 공유 시 알림 전송

제외할 기능:

• Google Docs 같은 문서 공동 편집 기능



비기능적 요구사항:

• 안정성: 데이터 손실은 절대 허용 불가
• 빠른 동기화 속도
• 네트워크 대역폭: 불필요한 대역폭 소모가 없어야 함
• 확장성: 수백만 사용자 지원 가능
• 고가용성: 일부 서버 장애시에도 정상 작동

개략적 추정치:

• 가입자는 5천만명, 하루 천만 명의 DAU 발생
• 모든 사용자에게 10GB 무료 저장공간 할당
• 매일 각 사용자가 2개의 파일을 업로드 한다고 치면, 각 파일의 평균 크기는 500KB
• 읽기 : 쓰기 비율은 1:1
• 필요 저장 공간은 5천만 사용자 * 10GB = 500 petabyte
• 업로드 API QPS = 1천만 사용자 * 2회 업로드 / 24시간 / 3600 초 = 약 240
• 최대 QPS = QPS * 2 = 480





2단계: 개략적 설계안 제시 및 동의 구하기



단일 서버

구성:

• 업로드와 다운로드를 처리할 웹 서버
• 사용자 정보, 로그인 정보, 파일 정보 등의 메타 데이터를 보관할 데이터베이스
• 파일을 저장할 저장소 시스템
•

API 디자인

아래 3가지 API가 기본적으로 필요:

1. 파일 업로드 API
   • 두 가지 업로드 방식:
     • 단순 업로드: 소형 파일
     • 이어 올리기: 대형 파일이나 네트워크 오류 발생 대비
       • 절차
         • 이어 올리기 URL을 받기 위한 최초 요청 전송
         • 데이터를 업로드하고 업로드 상태 모니터링
         • 업로드에 장애가 발생하면 장애 발생 지점부터 업로드를 재시작
   • 예: https://api.example.com/files/upload?uploadType=resumable
     • 인자:
       • uploadType
       • data: 업로드할 로컬 파일
2. 파일 다운로드 API
   • 예: https://api.example.com/files/download
   • 인자:
     • path: 파일 경로
3. 파일 갱신 히스토리 API
   • 예: https://api.example.com/files/list_revisions
   • 인자:
     • path: 파일 경로
     • limit: 히스토리 길이의 최대치

이들은 사용자 인증을 필요로하고, HTTPS 프로토콜을 사용



한 대 서버의 제약 극복



파일이 많아지다보면 결국 스토리지는 가득 참

데이터를 샤딩하여 여러 서버에 나누어 저장하는 방안이 있음

서버 장애로 인한 데이터 손실 우려로 Amazon S3에 저장하기로 결정

Amazon S3:

• 업계 최고 수준 규모 확장성, 가용성, 보안, 성능을 제공하는 객체 저장소 서비스
• 같은 지역 내/다른 지역 간 다중화 지원
• 개선점:
  • 로드 밸런서: 네트워크 트래픽을 분산
  • 웹 서버 : 로드 밸런서를 추가하면 더 많은 웹서버를 추가할 수 있음
  • 메타데이터 데이터베이스 : 데이터베이스를 파일 저장 서버에서 분리하여 SPOF를 회피, 데이터베이스도 다중화 및 샤딩을 적용
  • 파일 저장소: S3를 파일 저장소로 사용하고, 가용성과 데이터 무손실을 보장하기 위해서 두 개 이상의 지역에 데이터를 다중화



동기화 충돌

두 명 이상의 사용자가 동시에 같은 파일이나 폴더를 업로드 하는 경우:

• 먼저 처리된 변경은 성공한 것으로 간주
• 나중에 처리된 변경은 충돌로 표시





오류 해결: 두 가지 버전의 파일을 하나로 합치거나, 둘 중 하나를 다른 파일로 대체할지 결정 필요







개략적 설계안



사용자 단말: 사용자가 이용하는 웹 브라우저나 모바일 앱



블록 저장소 서버:

• 파일 블록을 클라우드에 업로드하는 서버
• 각 블록에는 고유한 해시값이 할당되고, 해시값은 메타데이터 DB에 저장됨
• 각 블록은 독립적 개체로서 클라우드 저장소 시스템(S3)에 저장됨
• 파일 재구성을 위해서는 블록들을 원래 순서대로 합쳐야 함
• 이번 설계에서는 4MB로 가정



클라우드 저장소: 파일은 블록 단위로 쪼개져 클라우드 저장소에 보관됨



아카이빙 저장소: 비활성 데이터를 저장하기 위한 컴퓨터 시스템



로드 밸런서: 요청을 API 서버에 고르게 분산



API 서버:

• 파일 업로드 외에 거의 모든 것을 담당하는 서버
• 사용자 인증, 사용자 프로필 관리, 파일 메타데이터 갱신 등



메타데이터 DB: 사용자, 파일, 블록, 버전 등의 메타데이터 정보를 저장



메타데이터 캐시: 자주 쓰는 메타데이터를 캐시



알림 서비스: 사용자에게 파일 추가, 편집, 삭제를 알림



오프라인 사용자 백업 큐: 사용자가 오프라인인 경우 이 큐에 최신 상태 정보를 저장 후, 사용자가 접속하면 동기화







3단계: 상세 설계

블록 저장소 서버

정기적으로 갱신되는 큰 파일들은 업데이트가 일어날 때마다 서버로 보내면 네트워크 대역폭을 많이 소모

최적화 방법:

• 델타 동기화: 파일이 수정되면 전체 파일 대신 수정된 블록만 수정
• 압축: 데이터를 블록 단위로 압축해둠



블록 저장소 역할:

• 클라이언트가 보낸 파일을 블록 단위로 나눔
• 각 블록에 압축 알고리즘 적용
• 암호화
• 수정된 블록만 저장소 시스템으로 전송



예시: 새 파일이 추가된 경우

• 주어진 파일을 작은 블록들로 분할
• 각 블록을 압축
• 암호화
• 클라우드 저장소로 전송

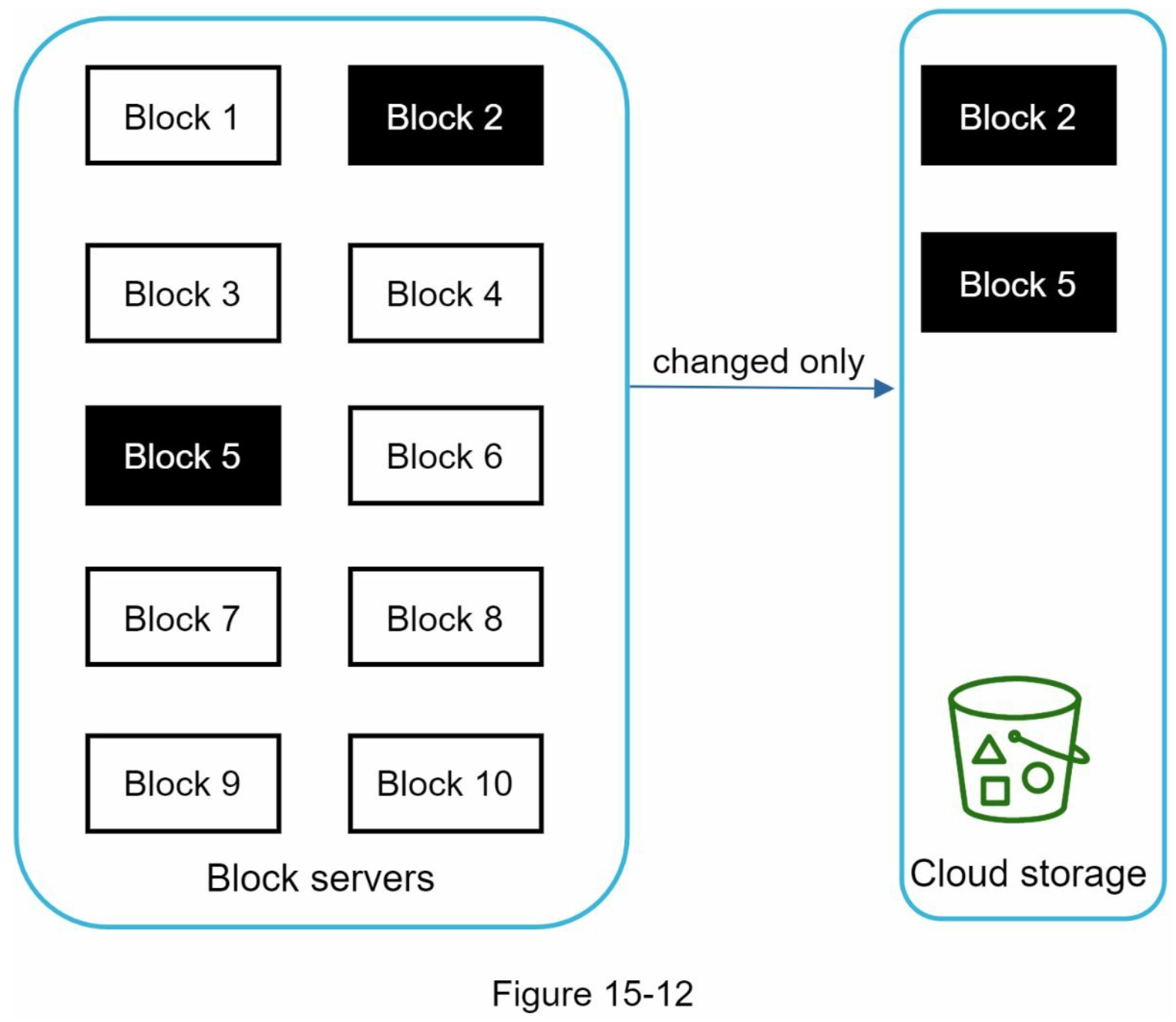

예시: 델타 동기화 전략의 동작





높은 일관성 요구사항

이 시스템은 강한 일관성 모델을 기본적으로 지원해야 함 (같은 파일이 다른 단말이나 사용자에 따라 다르게 보이는 것은 허용되지 않음)

메타데이터 캐시와 영속성 계층에도 같은 원칙이 적용



메모리 캐시는 보통 결과적 일관성 모델을 지원하는데, 강한 일관성을 보장하기 위해선 다음 사항을 보장해야 함:

• 캐시에 보관된 사본과 데이터베이스의 원본은 일치해야 함
• 원본에 변경이 발생하면 캐시를 무효화

RDBMS는 높은 일관성을 보장하지만 NoSQL DB는 그렇지 않기 때문에 여기선 RDBMS를 사용



메타데이터 데이터베이스

• user: 사용자 관련 정보
• device: 단말 정보
  • 사용자와 1:N 관계
  • push_id: 모바일 푸시 알림용
• namespace: 사용자 루트 디렉터리 정보
• file: file 테이블의 최신 정보
• file_version: 파일의 갱신 이력 (읽기 전용)
• block: 파일 블록에 대한 정보 보관, 파일 블록을 조합해 전체 파일을 복원할 때 사용

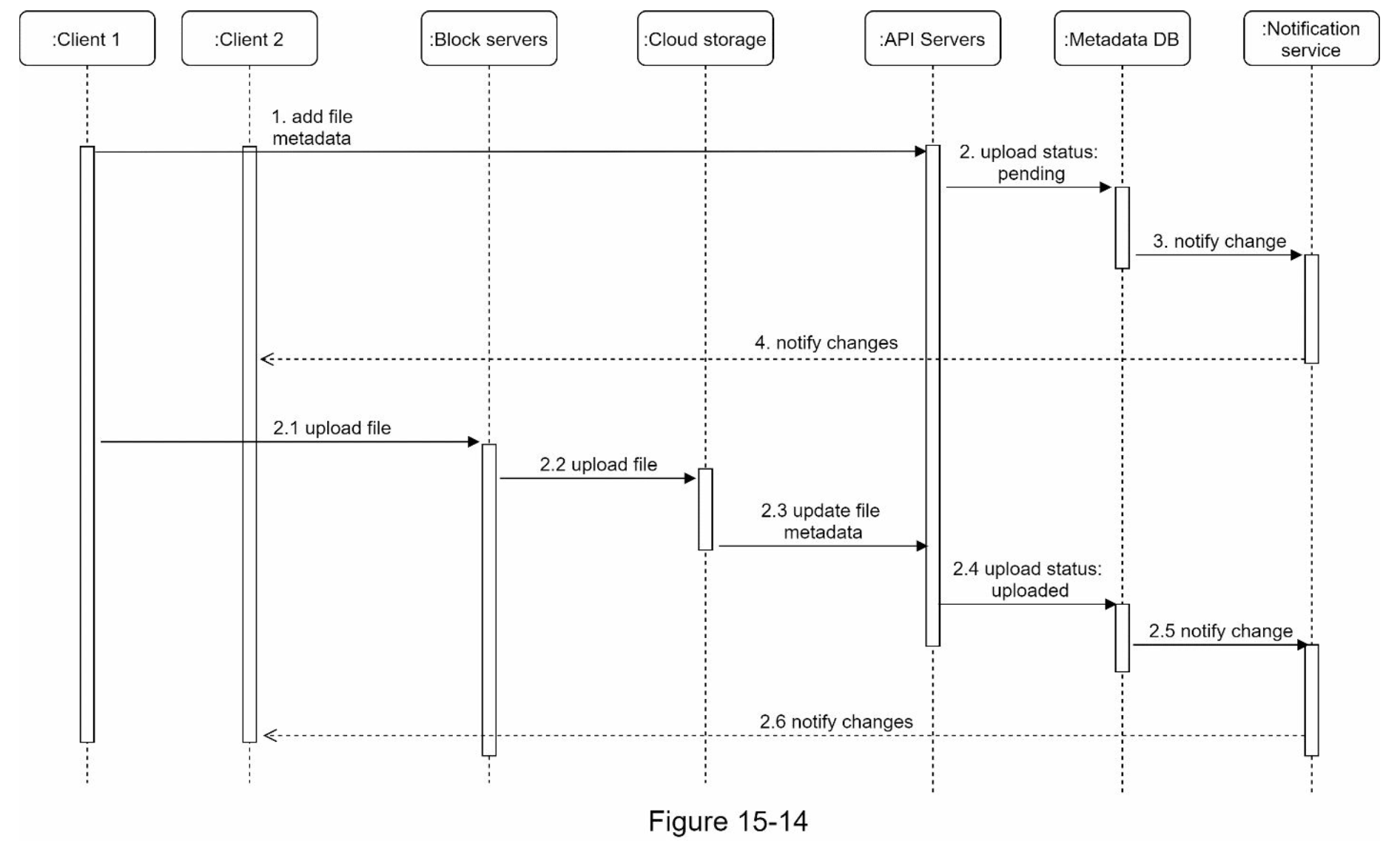

업로드 절차

• 파일 메타데이터 추가:
  1. 클라이언트 1이 새 파일의 메타데이터를 추가하기 위한 요청 전송
  2. 새 파일의 메타데이터를 데이터베이스에 저장하고 업로드 상태를 대기중으로 변경
  3. 새 파일이 추가 됐음을 알림 서비스에 통지
  4. 알림 서비스는 관련된 클라이언트에게 파일이 업로드 되고 있음을 알림
• 파일을 클라우드 저장소에 업로드:
  1. 클라이언트1이 파일을 블록 저장소 서버에 업로드
  2. 블록 저장소 서버는 파일을 블록 단위로 쪼갠 다음 압축하고 암호화 한 다음에 클라우드 저장소에 전송
  3. 업로드가 끝나면 클라우드 스토리지는 완료 콜백을 호출, 이 콜백 호출은 API 서버로 전송됨
  4. 메타데이터 DB에 기록된 해당 파일의 상태를 완료로 변경
  5. 알림 서비스에 파일 업로드가 끝남을 통지
  6. 알림 서비스는 관련된 클라이언트에게 파일이 업로드가 끝났음을 알림



다운로드 절차

클라이언트가 다른 클라이언트가 파일을 편집했거나 추가했다는 사실을 감지하는 법:

• 클라이언트 A가 접속 중이고 다른 클라이언트가 파일을 변경하면 알림 서비스가 A에게 변경이 발생했으니 새 버전을 끌어 가야 한다고 알림
• 클라이언트 A가 네트워크 연결되지 않은 경우 데이터가 캐시에 보관됐다가, 접속 중으로 바뀌면 새 버전을 가져감

파일 변경이 감지된 경우 흐름:

• 알림 서비스가 클라이언트2에게 누군가가 파일을 변경했음을 알림
• 알림 확인한 클라이언트2는 새 메타데이터 요청
• API 서버는 메타데이터 DB에 새 메타데이터 요청
• 클라이언트2에게 새 메타데이터가 반환됨
• 클라이언트2는 새 메타데이터를 받은 즉시 블록 다운로드 요청
• 블록 저장소는 클라우드 저장소에 블록 다운로드
• 클라우드 저장소는 블록 서버에 블록 요청 반환
• 블록 저장소는 클라이언트에게 요청 블록 반환, 클라이언트2는 전송된 블록 사용하여 파일 재구성



알림 서비스

파일의 일관성을 유지하기 위해, 파일 변경이 있는 순간 다른 클라이언트에게 알려 충돌 가능성을 줄여야 함

알림 서비스 유형:

• 롱 폴링 : 드롭박스가 채택
• 웹 소켓 : 클라이언트와 서버 간 지속적 통신 채널을 제공

채팅 서비스와 달리 양방향 통신이 불필요하므로 롱 폴링을 채택

롱 폴링 방식을 쓰게 되면 각 클라이언트는 알림 서버와 롱 폴링용 연결을 유지하다가 파일 변경을 감지하면 해당 연결을 끊음

이 때 클라이언트는 반드시 메타데이터 서버와 연결해 파일의 최신 내역을 다운로드 해야 함

해당 다운로드 작업이 끝났거나 연결 타임아웃 시간이 도달한 경우, 즉시 새 요청을 보내어 롱 폴링 연결을 복원하고 유지해야 함



저장소 공간 절약

갱신 이력을 보존하고 안정성을 위해 파일의 여러 버전을 여러 데이터센터에 보관할 필요가 있는데, 저장용량이 너무 빠르게 소모될 수 있다.

• 중복 제거: 해시값을 비교하여 중복된 파일 블록을 계정 차원에서 제거
• 지능적 백업 전략:
  • 한도 설정: 보관할 파일 버전 개수에 상한을 지정
  • 중요한 버전만 보관: 너무 자주 변경이 발생하는 파일의 경우 중요한 버전만 골라서 보관
• 자주 쓰이지 않는 데이터는 저렴한 아카이빙 저장소에 보관



장애 처리

• 로드 밸런서 장애 :
  • 부 로드 밸런서가 트래픽을 이어 받도록 설정
  • 박동을 주기적으로 보내 상태 모니터링

• 블록 저장소 서버 장애 : 다른 서버가 미완료 또는 대기 상태의 작업을 이어 받음

• 클라우드 저장소 장애 : S3는 다중화할 수 있기 때문에 다른 지역에서 파일을 가져옴

• API 서버 장애 : 트래픽을 해당 서버로 보내지 않음으로서 장애 서버를 격리

• 메타데이터 캐시 장애 : 캐시도 다중화 하기 때문에 다른 노드에서 데이터를 가져옴

• 메타데이터 DB 장애:
  • 주 DB 서버 장애: 부 DB 중 하나를 주 DB로 변경하고, 부 DB 서버를 추가
  • 부 DB 서버 장애: 다른 부 DB 서버가 읽기 연산을 처리하게 하고, 새 것으로 교체

• 알림 서비스 장애 : 모든 사용자와 롱 폴링 재생성, 느림

• 오프라인 사용자 백업 큐 장애 : 큐를 다중화





4단계: 마무리

추가 논의 사항:

• 블록 저장소 서버를 거치지 않고 파일을 클라우드에 직접 업로드하는 경우
  • 장점: 업로드 시간 단축
  • 단점:
    • 분할 압축 암호화 로직을 클라이언트에 둬야 하기 때문에 플랫폼별로 따로 구현해야 함
    • 클라이언트가 해킹당할 수 있기 때문에 암호화 로직을 클라이언트에 두는 것은 부적절
• 접속 상태 관리 로직을 별도 서비스로 분리
  • 장점: 다른 서비스에서도 쉽게 활용 가능
